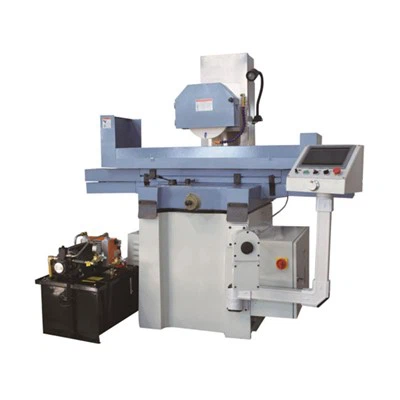

Rectifieuse de surface automatique à 3 axes
Rectifieuse de surfaces automatique à 3 axes avec contrôle automatique du cycle, axe de roue haute-capacité et système d'arrêt de sécurité-pour le meulage de l'acier trempé et de la fonte.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Introduction
Rectifieuse de surfaces automatique à 3 axes avec contrôle automatique du cycle, axe de roue haute-capacité et système d'arrêt de sécurité-pour le meulage de l'acier trempé et de la fonte.
Paramètres techniques
|
Modèle |
MX-2550NC2 |
|
Max. pièce à broyer (L*W) |
500x250 mm |
|
Max. Longueur de meulage |
520 mm |
|
Max. Largeur de meulage |
260 mm |
|
Distance entre la surface de la table et le centre de la broche |
430 mm |
|
Façon de glisser |
Un rail plat, un rail en V |
|
Charge de travail maximale |
200 kg |
|
Taille du tableau (L*W) |
500x250 mm |
|
Nombre d'emplacements T- |
14mmx1n |
|
Vitesse de la table de travail |
18 m/min |
|
Flux croisés sur MPG |
0,001/0,01/0,1/obtention du diplôme (mm) ; 0,1/1/10/tour (mm) |
|
Alimentation MPG verticale |
0,001/0,01/0,1/obtention du diplôme (mm) ; 0,1/1/10/tour (mm) |
|
Taille de roue (diaxwidthxbore) |
φ200x20xφ31,75 mm |
|
Vitesses de broche (50HZ) |
2840 tr/min |
|
Moteur de broche |
1,5 kW |
|
La surface usinée de la base du parallélisme |
0,003 mm |
|
Rugosité de la surface |
Ra0,32μm |
|
Servomoteur d'alimentation verticale |
0,75 kW |
|
Moteur d'alimentation croisée de la table |
0,75 kW |
|
Moteur hydraulique |
1,5 kW |
|
Minimum de chiffres |
60L |
|
Pompe à liquide de refroidissement |
0,04 kW |
|
Taille de l'emballage (L*W*H) |
1980x1500x1980 mm |
|
Poids brut/poids net |
1.27T/ 1.15T |
Principales fonctionnalités
Système d'entraînement à trois axes
Mouvement coordonné sur les axes X, Y et Z pour un contrôle automatique du cycle de meulage.
Châssis de machine rigide
Structure en fonte conçue pour un fonctionnement stable-portant jusqu'à 200 kg.
Système de protection de sécurité
Arrêt automatique et contrôle de l'équilibrage des roues en cas de conditions de fonctionnement anormales.
Cycle de meulage automatique
Le système prend en charge le contrôle automatique de l'avance et le fonctionnement du cycle pour une cohérence d'usinage répétée.
Services de personnalisation
Configuration de la machine :La course de meulage, la taille de la table et la disposition peuvent être ajustées aux exigences de la pièce.
Options d'automatisation :Les fonctions à trois-axes peuvent être définies pour différents besoins de production.
Paramètres de meulage :La vitesse d'avance, le temps de cycle et la profondeur de meulage peuvent être ajustés selon l'application.
Système de serrage :Le type et la taille du mandrin magnétique peuvent être personnalisés selon les besoins.
Normes électriques :L'interface de tension et de contrôle peut être adaptée aux marchés d'exportation.
Applications
Meulage de composants métalliques :Finition de surface des composants en acier, en alliage et en métaux non ferreux-.
Traitement des pièces automobiles :Meulage de composants de moteur, de carters et de pièces structurelles nécessitant une planéité constante.
Compo aérospatialeéléments : Traitement de pièces de précision nécessitant une précision de surface et une répétabilité contrôlées.
Industrie des outils et des moules :Rectification superficielle des fonds de moules, des inserts et des composants d'outillage.
