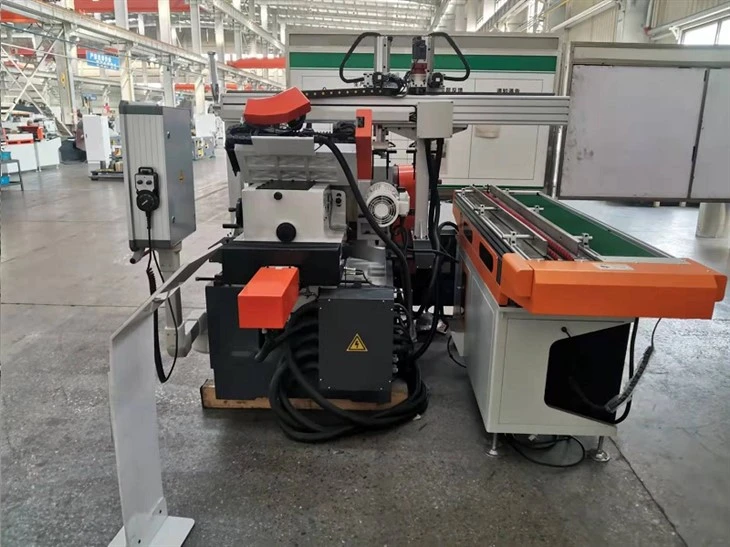

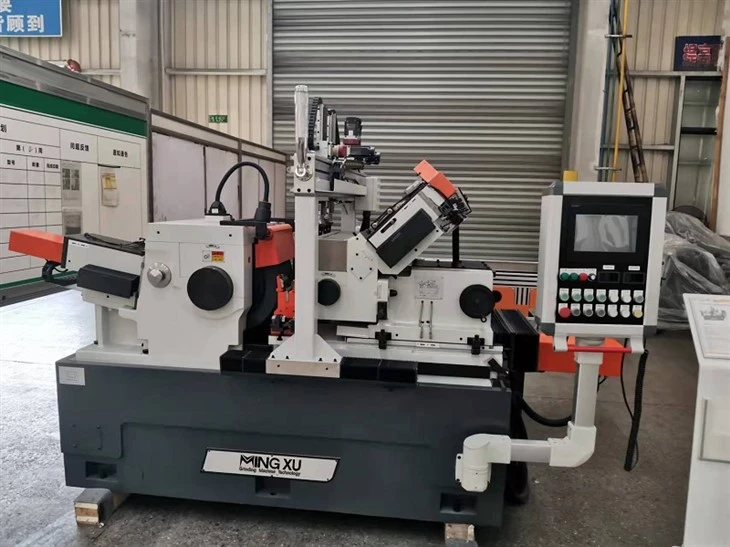

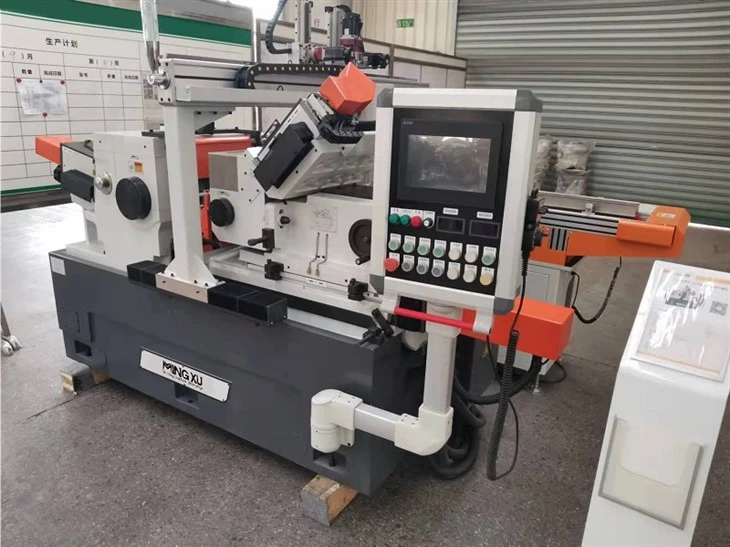

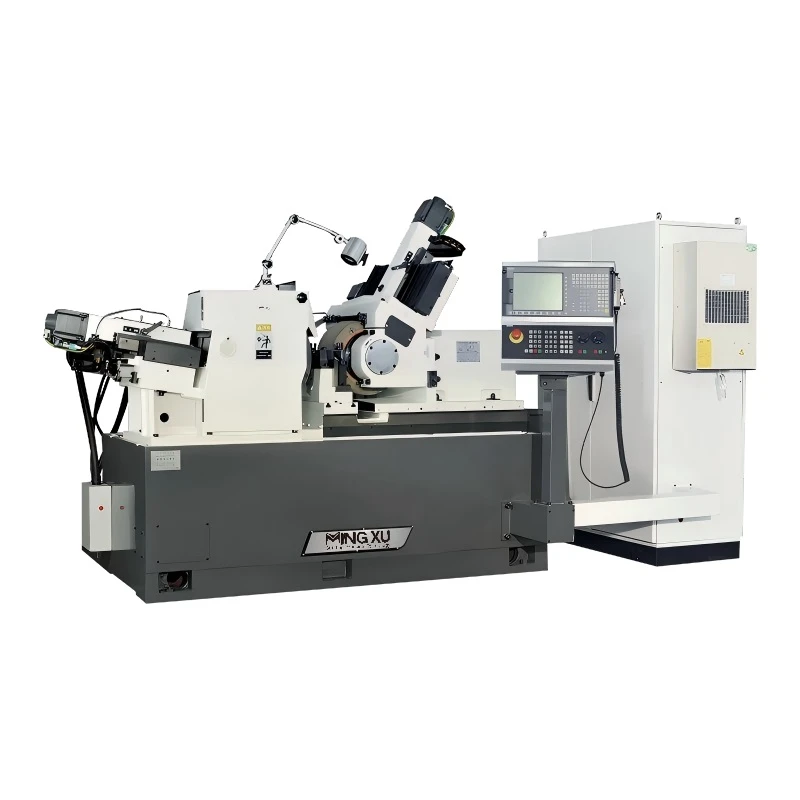

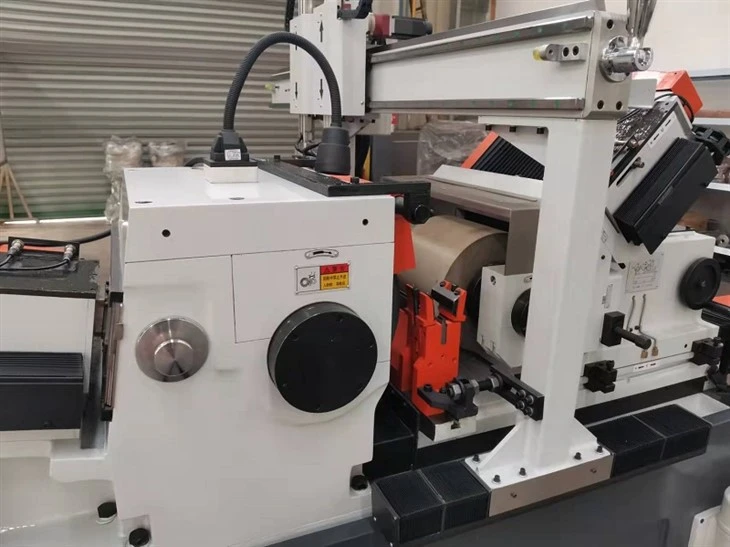

Équipement de meulage sans centre CNC
L'équipement de meulage sans centre CNC est un type de machine-outil CNC qui utilise l'action combinée d'une meule et d'une roue de guidage pour meuler le diamètre extérieur d'un corps rotatif sans support de trou central.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Introduction
L'équipement de meulage sans centre CNC est un type de machine-outil CNC qui utilise l'action combinée d'une meule et d'une roue de guidage pour meuler le diamètre extérieur d'un corps rotatif sans support de trou central.
Spécification
|
Nom du produit |
Meuleuse sans centre de très haute précision |
|
Modèle |
MX-S200 |
|
Plongée-alimentation |
|
|
Diamètre de meulage |
2-60mm |
|
Max. Longueur de meulage |
190mm |
|
Via-flux |
|
|
Diamètre de meulage |
2-60mm |
|
Spécification de la meule |
P500x200x305mm |
|
Spécifications de la roue de régulation |
P350x200x203mm |
|
Vitesse de la meule |
1338 tr/min |
|
Régulation de la vitesse des roues (en continu) |
10-200r/min |
|
Angle de pivotement du cadre de roue de régulation |
|
|
Verticale |
-2 degrés - +5 degrés |
|
Horizontal |
-1 degré - +3 degré |
|
Quantité d'alimentation minimale de la roue de régulation |
0,001 mm |
|
Quantité minimum d'alimentation du dresseur de meule |
0,001 mm |
|
Hauteur à partir de la ligne médiane du Gri. Roue et Reg. Roue pour travailler, repos |
200 mm |
|
Débit d'eau |
50L/min |
|
Puissance totale |
|
|
Moteur de meule |
18,5 kW |
|
Moteur de roue de régulation |
3KW |
|
Moteur de pompe à eau |
0,25 kW |
|
Moteur de pompe de lubrification |
0,09 kW |
|
Moteur de séparateur de liquide de refroidissement magnétique |
0,18 kW |
|
Alimentation |
3N 50 Hz 380 V |
|
Dimension de la machine (LxlxH) |
2800x2500x1600mm |
|
Poids de la machine |
Environ 5000Kg |
|
Précision (barres standard) |
|
|
Rondeur |
0,001 mm |
|
Cylindricité |
0,0018 mm |
|
Rugosité |
Ra0,16μm |
Caractéristiques
Contrôle du micro-alimentation
L'avance minimale et l'avance de dressage sont de 0,001 mm, ce qui garantit que la quantité de matière enlevée en un seul passage est minime et affecte directement les écarts dimensionnels.
Adaptabilité sur grand diamètre
Prend en charge des diamètres de meulage de 2 à 60 mm et, combiné au réglage de la vitesse de la roue de guidage de 10 à 200 tr/min, permet une adaptation de vitesse linéaire réglable pour des pièces de différents diamètres.
Réglage de l'angle de contact
Le support de roue de guidage peut être réglé dans une plage allant de -2 degrés à +5 degrés verticalement et de -1 degrés à +3 degrés horizontalement, modifiant ainsi la direction de la force de la pièce et le composant d'alimentation axiale.
Refroidissement et séparation continus
Un débit de liquide de refroidissement de 50 L/min, combiné à un dispositif de séparation magnétique, permet un échange thermique dans la zone de broyage et une séparation des copeaux ferromagnétiques de broyage.
Applications
Industrie des pièces automobiles :Utilisé pour usiner les diamètres extérieurs des arbres et des broches afin de répondre aux exigences dimensionnelles de l'assemblage.
Industrie de fabrication de roulements :Utilisé pour usiner les diamètres extérieurs des rouleaux et des chemins de roulement afin d'influencer la géométrie de contact.
Industrie de fabrication de machines générales :Utilisé pour l'usinage par lots d'arbres et de chemins de roulement, permettant un formage à alimentation continue.
Industrie de fabrication de pièces et d’outillages standards :Utilisé pour usiner des-pièces de petite taille afin de répondre à diverses exigences de taille.
