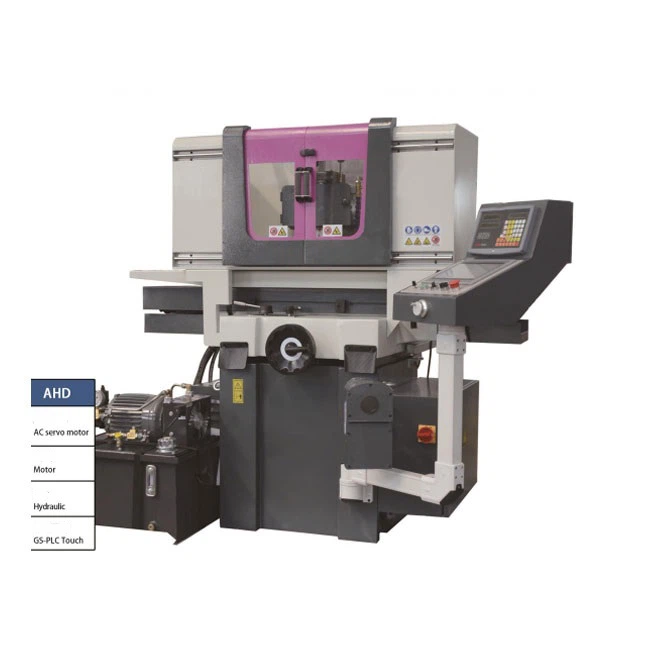

Rectifieuse de surface de précision automatique à 3 axes
La meuleuse de surface de précision automatique à trois -axes (MX-2550AH/AHR/AHD) réalise le meulage de surface en faisant tourner la meule et en effectuant un mouvement alternatif avec la table de travail, sous le contrôle du système d'alimentation à trois axes.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Introduction
La meuleuse de surface de précision automatique à trois -axes (MX-2550AH/AHR/AHD) réalise le meulage de surface en faisant tourner la meule et en effectuant un mouvement alternatif avec la table de travail, sous le contrôle du système d'alimentation à trois axes. Il est utilisé pour l'usinage de surfaces et la correction dimensionnelle de pièces de taille moyenne et grande.
Spécification
|
Modèle |
MX-2550AH/AHR/AHD |
|
Taille du tableau (Lxl) |
520x250mm |
|
Max. Longueur de meulage |
520mm |
|
Max. Largeur de meulage |
260 mm |
|
Distance entre la surface de la table et le centre de la broche |
430mm |
|
Façon de glisser |
Un rail plat, un rail en V |
|
Max. Charge de travail |
200 kg |
|
Taille du mandrin magnétique permanent (L*W) |
500x250mm |
|
Nombre d'emplacements T- |
14x1 (mmxn) |
|
Vitesse de la table de travail |
18 m/min |
|
Alimentation croisée sur le volant |
0,02 mm/Graduation 4 mm/tour |
|
Alimentation MPG verticale |
0,001/0,01/0,1 mm/Graduation 0,1/1/10 mm/tour |
|
Taille de la roue (diamètre * largeur * alésage) |
φ200x20xφ31,75 mm |
|
Vitesses de broche (50 Hz) |
2840 tr/min |
|
Moteur de broche |
2,2 kW |
|
Moteur hydraulique |
1,5 kW |
|
La surface usinée de la base du parallélisme |
0,003 mm |
|
Rugosité de la surface |
Ra0,32um |
|
Moteur élévateur |
-(mode H) 0,25 kW (mode R) 0,75 kW (mode D, servomoteur) |
|
Moteur d'alimentation croisée de la table |
0,04 kW |
|
Minimum de chiffres |
60L |
|
Pompe à liquide de refroidissement |
0,04 kW |
|
Taille d'emballage (LxlxH) |
2050x1500x1980mm |
|
Poids brut/poids net |
1.4T/ 1.55T |
Caractéristiques
Étapes de réglage manuel réduites
L'axe Z-utilise une alimentation MPG (résolution de 0,001/0,01/0,1 mm), tandis que l'alimentation automatique de l'axe X-est entraînée par un moteur de 0,04 kW, permettant au processus d'alimentation de se composer de plusieurs niveaux de résolution.
Capacité de charge accrue
Une capacité de charge maximale de 200 kg, combinée à un mandrin à aimant permanent de 500 × 250 mm et à une structure de guidage à double -(surface plane + guidage en forme de V-), répartit le poids de la pièce à travers la structure du lit à travers la surface de contact.
Dimensions planaires plus grandes couvertes
La taille de la table de travail est de 520 × 250 mm, avec une longueur de meulage maximale de 520 mm et une largeur de 260 mm. L'usinage de toute la surface-est obtenu en faisant correspondre la course avec la zone de couverture de la meule.
Erreurs géométriques planaires contrôlées
Le parallélisme de la surface de base usinée est de 0,003 mm, résultat de l'avance coordonnée sur trois-axes (X/Y/Z) et de la structure de guidage limitant l'écart de la pièce par rapport à la trajectoire de la meule.
Applications
Fabrication de moules :Utilisé pour l'usinage de surfaces de référence de moule et de surfaces de joint-de grande surface afin d'obtenir une correction des dimensions planes.
Usinage:Utilisé pour usiner des surfaces de référence de pièces moyennes à grandes, fournissant des surfaces de référence pour un assemblage ultérieur.
Fabrication de gabarits :Utilisé pour usiner les bases de gabarits et positionner les surfaces afin de contrôler la cohérence planaire.
Usinage de composants lourds :Utilisé pour usiner les surfaces planes de pièces volumineuses et lourdes afin de répondre aux exigences de charge-.
